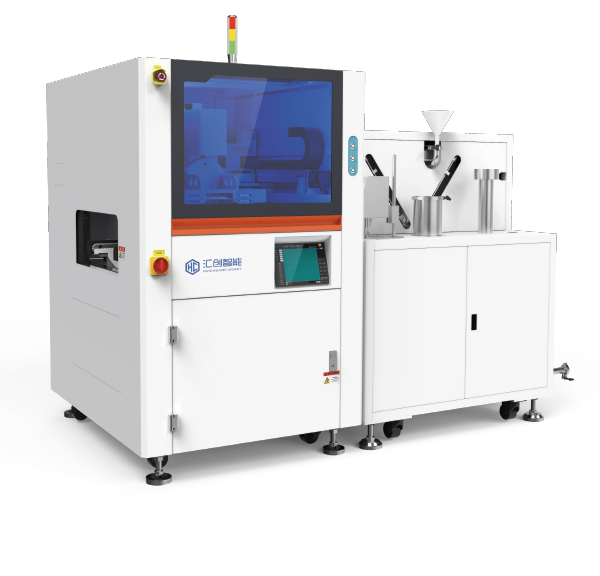

CW-L41 自动浸胶机
电话：0769-81008775 |
 |
 |
|---|
产品特点
- 开模轨道设计：轨道开模制作，不锈钢链条输送，配置链条拖条，延长轨道使用寿命。
- 基于平台设计理念： XYZ轴固定，调幅固定均安装在机架底座上保证与轨道的平行，垂直。使用设计零件精度来保证，而非人为调试。
- 机架底板整体成型：大板整体CNC加工，独立纯钢龙门架，保证轨道与各轴的平行垂直。
- 防尘设计：轨道进出口配有挡风帘，防止废气外泄，配备独立废气排放口。改善车间环境。
- 完善的报警提示：故障声光报警及菜单显示。
- 生产统计报表：自动统计与显示各项数据，产量，单产品工作时间等。
- 胶水自动循环，循环桶密封：㓎胶槽尽量做小，多余备用胶水放入密封桶内，防止胶水过多的跟空气接触，固化。
- 放入浸胶池后夹具旋转：夹具放入㓎泡胶后，机械手可以前后左右移动，排除零部件内的空气，使胶水充分进入产品。提升㓎胶质量。
- 配置泵抽料,实现胶水循环：使用泵抽取胶水，保证㓎胶面的水平，实现胶水的自动循环。
- 胶水自动配比（选配）：配置粘度自动检测功能，自动配比胶水粘度
功能选配
涂料容量,自动粘度配比供胶系统
| 设备型号 | CW-L41 | |||
|---|---|---|---|---|
| 外型尺寸 | L=1000 、W=1300 、H=1675mm | |||
| 设备重量 | 650kg | |||
| 控制方式 | PLC+触摸屏 | |||
| 主轴数量 | X、Y、Z | |||
| 主轴驱动 | 伺服电机+滚珠丝杆模组 | |||
| 取夹具行程 | X:100mm Y:100mm Z：150mm | |||
| U轴旋转角度 | ±45度 | |||
| 最大移动速度 | 500mm/秒 | |||
| 过板高度 | 输送面上100mm下各100mm | |||
| 重复精度 | ±0.02mm | |||
| 轨道数量 | 1 | |||
| 输送高度 | 900±20mm | |||
| 工作方向 | ■左→右（标配） □右→左 | |||
| 设备总功率 | 2.5kw | |||
| 输送速度 | 2-13m/min | |||
| 输送轨道 | 专用铝合金轨道+不锈钢链条 | |||
| 调幅方式 | 按钮电动调幅 | |||
| 调幅速度 | 250mm/min | |||
| 传输马达功率 | DC24V 69W*2 | |||
| 通讯端口 | SMEMA接头 | |||
| 夹具尺寸 | L450xW450mm | |||
| 设备气压 | 0.4Mpa | |||
| 设备气压排风量要求 | 15m3/min | |||
| 设备电源 | AC220V 50～60HZ | |||
| 其他功能 | 声光报警 | |||
| LED照明 | ||||
| 胶水循环过滤 | ||||
| 静电接口 | ||||
