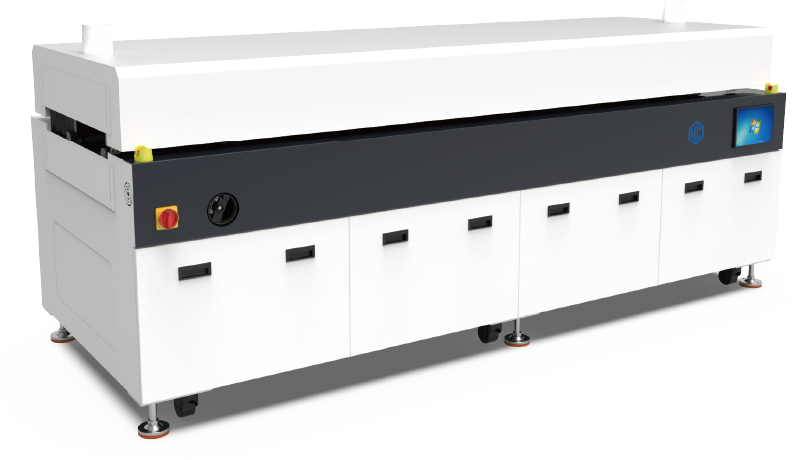

IR固化炉-X20
电话：0769-81008775 |
 |
 |
|---|
产品特点
- 道使用专用不锈钢链条输送，配置不锈钢挡条延长轨道使用寿命，可选配电动调宽
- 配置掉板报警功能，炉内掉板，自动声光报警
- 特制抽风系统、炉温可控。进出口配置独立抽轨道使用专用不锈钢链条输送，配置不锈钢挡条延长轨道使用寿命
- 自主设计调幅机构，配置涨紧装置，防止轨道喇叭口
- 配置制动升降装置，带断电保持功能，方便灯管维修
- 设备进出口二端配置独立废气抽风孔，防止固化异味排放入车间
- 输送轨道面上下，最高可通过产品的元器件高度±100mm
- 配置掉板报警功能，炉内掉板，自动声光报警
- 轨道运输速度，模拟量控制，触摸屏内设置即可，操作人性化
- 配置掉板检测，炉内板数检测，自动待机等保护节能装置风，减少异味排出
- 开放式机架，操作、维护极其方便，掉板方便取出
- 双层防紫外线观察窗口结构，不透光，同时不需开门可以查看过板状态
功能选配
自动返回轨道 ，断电保护，稳压器等
 |
 |
 |
|---|---|---|

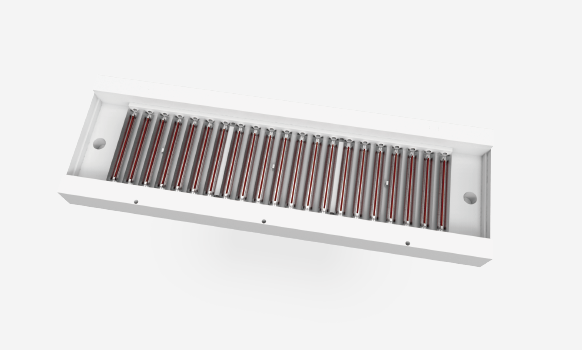

加热温区 |

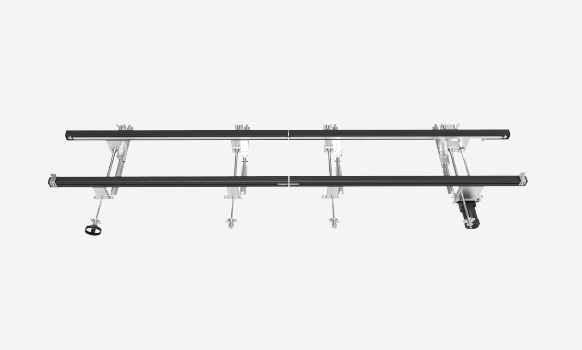

输送调宽 |
| 设备型号 | IR-020 | IR-120 | IR-220 | IR-320 |
|---|---|---|---|---|
| 外型尺寸 | L=2000mm、W=1150mm、 H=1270mm | |||
| 控制方式 | 触摸屏+PLC | |||
| 输送高度 | 900±20mm | |||
| 输送轨道长度 | 2000mm | |||
| 输送方式 | 专用铝合金轨道+不锈钢链条 | |||
| 单区加热区长度 | 红外线灯管：550mm | |||
| 运输速度 | 0.1-4m/min | |||
| PCB板尺寸 | 50-460mm 单块 | |||
| 输送马达 | 120W（配减速箱）单相220V | |||
| 升温时间 | 10min | |||
| 温控精度 | ±5℃ | |||
| 电源电压 | 电源380V,三相五线制 | |||
| 工作方向 | □ 左至右(标配) , □ 右至左 | |||
| 温度范围 | 室温 - 120℃（范围内可调） | |||
| 标配功能 | 上罩电动升降 | |||
| 输送速度监测 | ||||
| 输送掉板检测 | ||||
| 运输故障检测 | ||||
| 炉内板数检测 | ||||
| 上罩开关检测 | ||||
| 停板超时时间设定 | ||||
| 求板间隔时间设定 | ||||
| 待机时间设定 | ||||
| 历史报警记录 | ||||
| 设备产量统计 | ||||
| 温区配置 | 上加热 | 上加热+上轨道下加热 | 上加热+回板线加热 | 上加热+上轨道下加热+回板线加热 |
| 总功率 | 9KW | 13.8KW | 15KW | 19.8KW |
| 选配功能 | 回板线 | 回板线 | / | / |
| UPS | ||||
| 稳压器 | ||||
