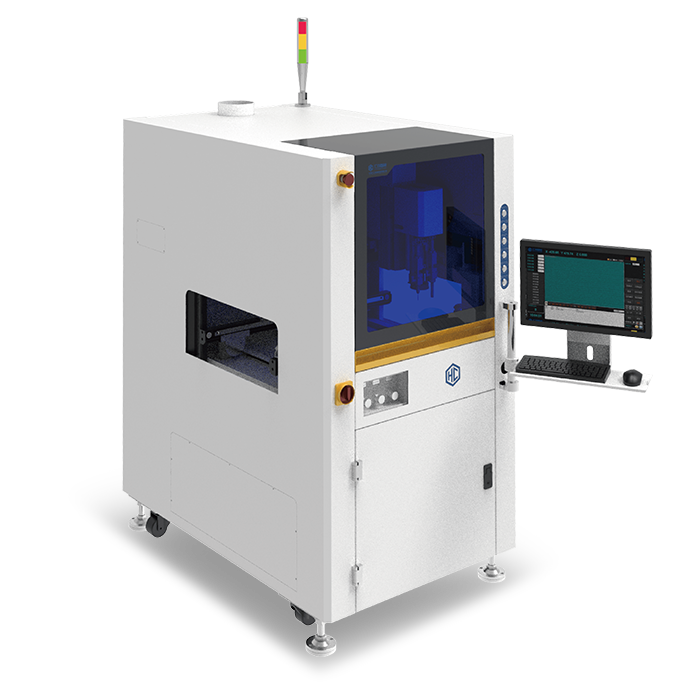

CM-Z3三轴涂覆机
电话：0769-81008775 |
 |
 |
|---|
 |
 |
 |
 |
|---|---|---|---|
| 独立钢制龙门架 | 视觉CCD定位 | 电动调宽专用传输轨道 | 智能涂料容量检测 |
产品特点
- 胶阀雾化气压调节，压力桶气压调节，均使用进口精密调压阀，配置数显压力表
- 电源，气压调节均放置于设备前端，直接调节即可，人性化设计，提高操作人员工作效率
- 开模型材输送轨道，硬化处理，特制不锈钢链条为载体传送，配备不锈钢耐磨条，延长轨道寿命
- 轨道调幅采用同步带传动机构，保证轨道长时间调整无喇叭口现象
- 机架大板整体CNC加工，独立纯钢龙门架，保证轨道与各轴的平行垂直
- 轨道进出口配有挡风帘，防止废气外泄，配备独立废气排放口。改善车间环境
- 编程可编辑任一喷涂轨迹，采用示教模式编程，喷涂路径主界面内，直观可视
- 故障声光报警及菜单显示，操作界面人性化设计，简洁、美观
- 运行轨迹可进行镜像、整列、复制功能，对于多拼板，只需编辑一块的轨迹即可，快捷方便
- 自动统计与显示各项数据，产量，单产品工作时间等
- 工作过程中若要等待产品，胶阀会自动移到浸泡区，防止胶阀口固化，影响涂覆效果
功能选配
CCD视觉定位，智能涂料容量检测，胶阀自动清洗，自动返回轨道，工业激光读码装置，断电保护装置
 |
 |
 |
|
 |
|
 |
|---|---|---|---|---|---|---|
CM-Z31 |
CM-Z32 |
CM-Z33 |
CM-Z34 |
|||
标准双阀 |
二阀间距可调+倾斜 |
四阀一字排列 |
四阀前后+前倾斜 |
|||
标准配置，适用于单板作业，二种阀门 |
适用于左右的排列双拼板作业，单种阀门 |
适用于左右排列的拼版作业，双拼板或四拼板，单种阀门或二种阀门 |
适用于前后排列的拼版作业，二拼板或四拼板，单种阀门或二种阀门 |
| 规格 | CM-Z31 | CM-Z32 | CM-Z33 | CM-Z34 |
|---|---|---|---|---|
| 外型尺寸 | L=900mm W=1300mm H=1675 mm | |||
| 控制方式 | 工控机+运动控制卡 | |||
| 主轴数量 | X，Y，Z | |||
| 主轴驱动 | 进口伺服电机+滚珠丝杆模组 | |||
| 龙门架结构 | 钢制+独立龙门架+滚珠丝杆模组 | |||
| 工作行程 | X=450, Y=450, Z=100 | |||
| 重复精度 | ±0.02 mm | |||
| 机型配置 | 标准双阀 | 双阀间距可调+倾斜 | 四阀一字排列 | 四阀前后+前倾斜 |
| 最大移动速度 | 800mm/s | |||
| 雾化气压调节 | 进口精密调压阀+数显表 | |||
| 喷涂边缘清晰度 | ±1mm | |||
| 工作高度 | 900±20mm | |||
| 过板宽度 | 50-460mm | |||
| 输送速度 | 2-13m/min | |||
| 输送轨道 | 专用铝合金轨道+订制不锈钢链条 | |||
| PCB边缘空间 | PCBA工艺边≥5mm | |||
| 调幅方式 | 按钮电动调幅 | |||
| 元件最大高度 | 输送面上下各90mm | |||
| 喷涂检测 | LED,UV光检测灯 | |||
| 废液回收 | 标配 | |||
| 通讯端口 | 标准SMEMA通讯 | |||
| 设备气压 | 0.4Mpa | |||
| 设备电源 | AC220V, 50-60HZ | |||
| 设备总功率 | 2.2kw | |||
