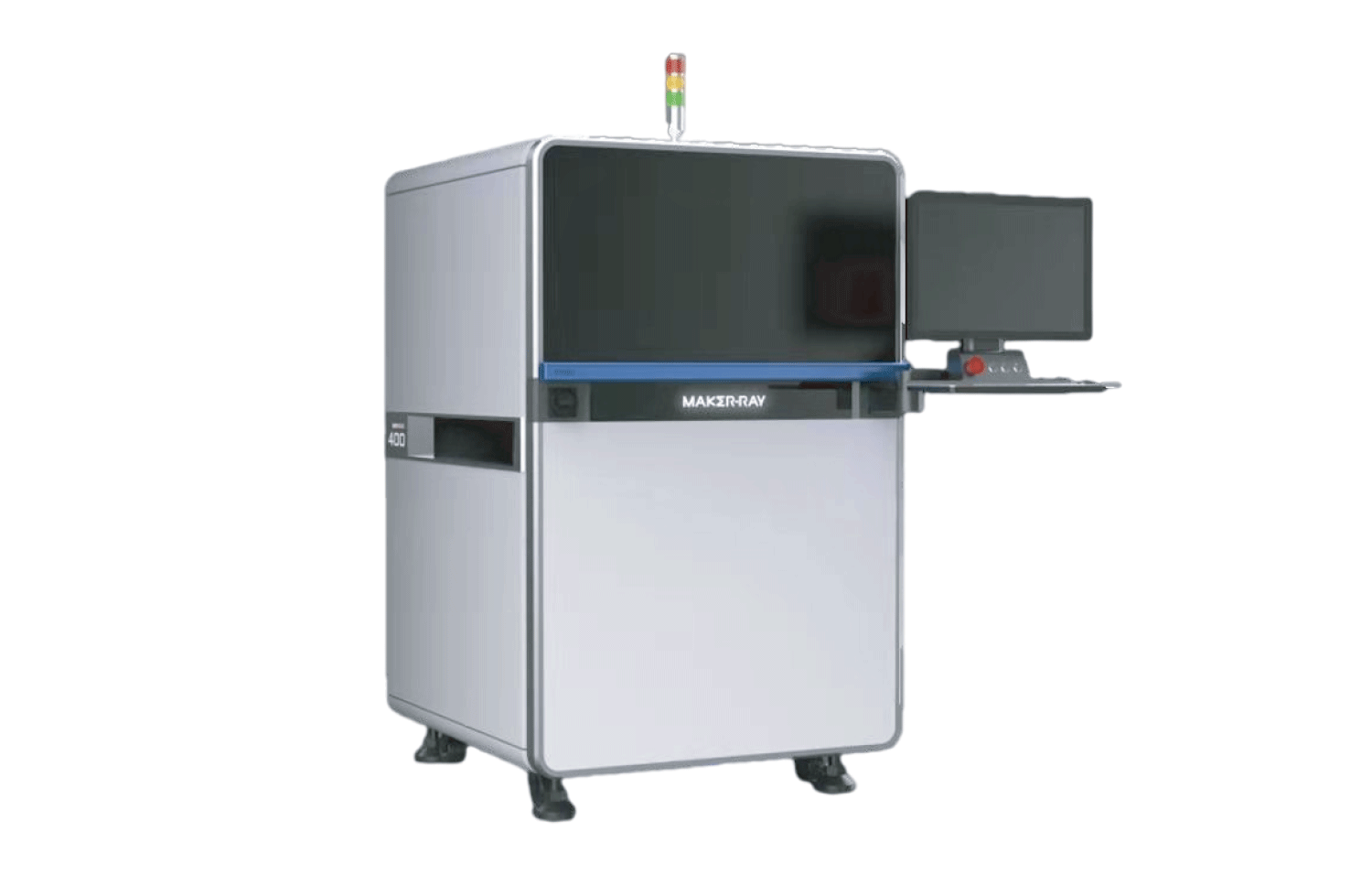

涂覆检测系列
电话：0769-81008775 |
 |
 |
|---|
 |
 |
 |
 |
|---|---|---|---|
| 独立钢制龙门架 | 视觉CCD定位 | 电动调宽专用传输轨道 | 智能涂料容量检测 |
产品特点
- 轨道使用专用不锈钢链条输送，配置不锈钢挡条延长轨道使用寿命，电动调宽
- 配置掉板报警功能，设备内掉板，自动声光报警
- 一机多用，即可以测试三防漆不良，也可以测试插件错漏反
- 深度学习算法，编程简单检出率高
- 通用智能模型，基于大数据的训练
- 短暂停板检测（5-6s）,速度快效率高
- 输送轨道面上下，最高可通过产品的元器件高度±100mm
- 模式多样化，支持远程制版，混板生产，在线检测
- 一键导出数据，统计报表全面详细，数据对接MES系统
功能选配
一对多复判工作站，断电保护装置等
检测项目
 |
|
 |
|
 |
|
 |
|---|---|---|---|---|---|---|
多涂 |
少涂 |
气泡 |
插件检测 |
| 规格 | AIS201-C | AIS203-C | AIS401-C | AIS501-C |
|---|---|---|---|---|
| 检测尺寸 | 50×50-520×380mm | 50×50-510×460mm | 50×50-510×460mm | 50×50-510×460mm |
| 相机镜头 | 29MP彩色CCD面阵相机 | 5MP彩色面阵相机远心镜头，涂覆专用光源 | ||
| FOV精度 | 整板 | 15um@45×37mm/10um@24×20mm | 20um@45×37mm/ 15um@36×30mm | |
| 拍照方向 | 单TOP面 | 双面 | ||
| 检测方法 | 深度学习神经网络算法，图像对比，颜色对比，轮廓识别，OCR等 | |||
| 安装架设 | 跨越式不带轨道 | 落地式，带轨道 | ||
| 外型尺寸 | 640×(760-1210)×(1315-1700),100KG | 785×925×1600,400KG | 980×1085×1550,780KG | 1050×1335×1700,1000KG |
| 控制方式 | 工控机（独立显卡，256G SSD+2T机械硬盘） | |||
| 输送高度 | 900±20 mm | |||
| 输送方式 | 专用铝合金轨道+不锈钢链条 | |||
| 输送链条 | 5mm加长销不锈钢链条输送 | |||
| 输送元器件高度 | ±100mm | |||
| 输送宽度 | 50-460mm | |||
| 检测内容 | 缺件、极性反、多插、歪斜、丝印文字识别、多涂、少涂、飞溅、气泡 | |||
| 显示器 | 22〃FHD显示器22〃FHD LCD | |||
| 操作系统 | U buntu 14.04 LTS 64bit | |||
| MES对接 | 一键导出数据，统计报表全面详细，数据可对接MES系统 | |||
| 编程实践 | 10-15min | |||
| 灯组升降高度 | 5-100mm | |||
| 其他功能 | 炉前多拼版检测，自定义模型训练 | |||
| 远程制版、远程协助 | ||||
| 混版生产模式（最多四种） | ||||
| 通用选配项 | 自动返回轨道 | |||
| 断电保护装置 | ||||
| 稳压器 | ||||
| 工作方向 | □左-右（标配）□右-左（选配） | |||
| 电源电压 | AC 220V，额定功率 | |||
| 总功率 | 1KW | 1.5KW | ||
